Epson baut Drucker mit Piezo-Druckköpfen. Diese Druckköpfe sind dauerhaft verbaut und werden nicht, wie bei anderen Druckern, mit dem Patronenwechsel erneuert. Somit wird bei Patronenwechsel nicht die gesamte Druckdüsenmechanik erneuert,sondern lediglich der leere Tintentank.

Tinte nachfüllen

Wer hat keinen Drucker? Und wenn es dann ein Tintenstrahldrucker ist, kann man sich schon mal über die Preise für neue Tintenpatronen wundern, wenn nicht ärgern.Was liegt da näher, als über Nachfüllmethoden nachzudenken.

Zum Drucken benutze ich den Drucker “Stylus Photo 950” der Fa. Epson. Dieser Drucker zeichnet sich durch 7 Einzelpatronen aus. Das hat zumindest den Vorteil, daß nur eine “Farbe” gewechselt werden muß, wenn eine der Patronen leer gedruckt ist. Wie schon oben erwähnt ist es nachteilig, daß die Originalpatronen für meinen Geschmack teuer sind und nach einem Patronenwechsel viel Tinte verloren geht, weil der Drucker nach dem Patronenwechsel eine Druckkopfreinigung vornimmt. Diese Reinigung ist notwendig, da die Tinte aus der neu eingesetzen Patrone zuerst angesaugt werden muß, damit der Tintenkanal luftblasenfrei ist.

Also dachte ich über das Nachfüllen nach. Aber wie sollte das funktionieren? Einfach ein Loch in die Patrone bohren, Tinte rein und alles mit Heißkleber schließen? Eher nicht, so mein erster Gedanke. Also Internetrecherche.
Das Ergebnis der Recherche waren die Erkenntnis über den inneren Aufbau der Tintenpatronen und wie ich die Patronen nicht nachfüllen will.

Die nachfolgend aufgeführten Schritte beschreiben, wie ich meine Tintenpatronen nachfülle. Bei den beschriebenen Schritten kann der Drucker beschädigt werden und es kann die Gewährleistung / Garantie verloren gehen. Nachahmung nur auf eigene Gefahr.

Hier also meine Druckererfahrungen:

Tintenprobleme

Beim Nachfüllen sind mir zwei Dinge negativ aufgefallen:

1. Die Tinte kann ausflocken.

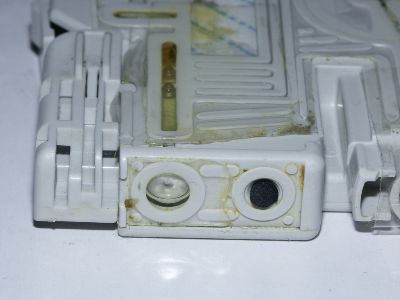

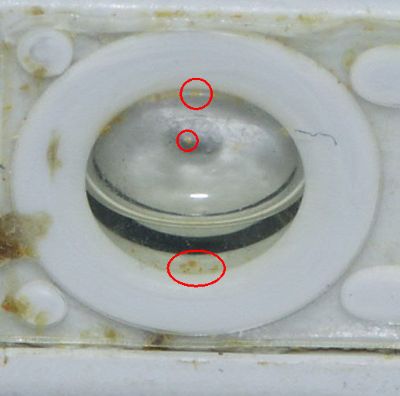

   Ich hatte eine leere Gelbpatrone zu Testzwecken mit einer Tinte für Lexmarkdrucker aufgefüllt. Kein Problem. Nach einigen Tagen hatte ich die Patrone dann mit einer Refilltinte für EPSON-Drucker nachgefüllt. Die Patrone lag zwei Tage und ich hatte zufällig Flockenbildung festgestellt. Damit war die Tintenpatrone unbrauchbar geworden. Für Untersuchungen zum Aufbau und zu Refillmethoden konnte ich sie aber problemlos verwenden. Ich habe sie gründlich gespült und bei den Untersuchungen herausgefunden, wo ich sie an der Oberseite anbohren kann. Die Flocken sah ich an einer der Originalöffnungen:





2. Die Tinte “sumpft” aus dem Druckkopf heraus.

   Insbesondere die schwarze Tinte. Es ist eine Tinte, die vom Händler nicht für den Photo 950 vorgesehen ist. Da sie aber sehr gut druckt, verwende ich sie weiter (hier bin ich konservativ: Never change a running system).
   Sumpferscheinungen: Anfangs sind alle Farben nach dem Druck OK. Sumpft nun die schwarze Tinte aus dem Druckopf heraus, gelangt sie vorzugsweise an den Kopf für “Magenta light”. Hier zieht sie in den Druckkopf hinein und fortan druckt Magenta light aus einigen Düsen (“Magenta/schwarz”). Natürlich läßt sich der Magentakopf wieder sauber drucken. Aber nach einigen Minuten zieht er sich wieder mit schwarz zu. Beseitigen konnte ich das Problem, indem ich die umlaufende Gummilippe der “Parkabdeckung” für den Druckkopf gesäubert habe (nötigenfalls mehrfach). Weiterhin ist wichtig, daß der Drucker waagerecht steht. Die Original EPSON-Tinte zeigt diese Erscheinungen nicht.

Ich fülle meine Tintenpatronen gewissermaßen “im laufenden Betrieb” nach. Das heißt, ich entnehme die nachzufüllende Patrone nicht. Durch diese Methode erspare ich mir die sonst nötige Druckkopfreinigung zum Ansaugen der Tinte und ich bekomme praktisch keine bunten Finger. Der Chipreset ist mit einer PC-Software möglich. Es wird also kein externer Chipresetter benötigt. Im Folgenden wird der Nachfüllvorgang beschrieben:

1. Patrone niemals leer drucken. Konstruktionsbedingt wird beim Leerdrucken die “innere” Kammer der Patrone belüftet. Ist ersteinmal die gesamte Tinte aus der inneren Kammer herausgedruckt, ist die Kammer nur über eine Druckbetankung wieder mit Tinte zu füllen. Wird keine Tinte in die innere Kammer gefüllt, kann beim Drucken keine Tinte angesaugt werden und das Nachfüllen der äußeren Kammer bleibt erfolglos. Daher drucke ich meine Patronen nur zu ca. 40%…50% leer. Im Statusmonitor entspricht dies 60%…50% Füllgrad.

2. Patronenabdeckung entfernen (optional). Ich habe die Patronenabdeckung abgebaut, weil das Nachfüllen dann einfacher ist. Denn zum Nachfüllen und dem in 4. beschriebenen Bohren, muß die Abdeckung immer hochgeklappt werden. Zum Hochklappen muß der Druckkopf innerhalb eines fest vorgegebenen Bereiches stehen. Da die Abdeckung keine Funktion, außer einem Entnahmeschutz erfüllt, lasse ich sie eben weg.

   Zum Bohren, späteren Nachfüllen und zur Entnahme der Patronenabdeckung muß der Druckkopf aus der Parkposition heraus. Dies geschieht so:

Druckkopfreinigung

Der Drucker Epson Stylus Photo 950 führt automatisch und ohne das Hinzutun des Anwenders nach “eigenem Ermessen” eine Druckkopfreinigung durch. Diese Reinigung erfolgt nach meinen Beobachtungen ca. alle 8 Tage, sobald er etwas drucken soll.
Dabei ist es unerheblich, ob man in diesem Zeitraum etwas gedruckt hat, oder nicht. Auch hierbei fließt sehr viel Tinte in den Filz, der sich im unteren Teil des Druckers befindet.

Ich halte es für überflüssig, den Drucker “standby” laufen zu lassen. Beim Anschalten wird zwar eine Menge “Gerappel” vom Drucker veranstaltet, jedoch wird keine Druckkopfreinigung durchgeführt.

Düsenprobleme

Bei Epson-Druckern ist es besonders ärgerlich, wenn die Düsen verstopfen, weil dann evlt. eine sehr teure Reparatur erforderlich wird. Die Düsen sind Bestandteil des Druckkopfes und wenn sie “endgültig” verstopft sind, läßt sich das Problem nur durch den Austausch des Druckkopfes beseitigen. Ein derartiger Druckkopftausch ist mit erheblichen Kosten verbunden (Für diesen Drucker liegt der Druckkopfpreis bei ca. 150 €)

Um das Verstopfen zu verhindern, kann ich nur dringend anraten, regelmäßig, beispielsweise alle zwei Tage, irgendetwas zu drucken.

Eines Tages war mir der komplette Düsensatz für die Farbe “Gelb” ausgefallen. Warum, weiß ich nicht. Der erste Düsenreinigungsvorgang aktivierte ca. 50% der ausgefallenen Düsen. Also: Nächster Reinigungsvorgang! Hiernach waren fast alle Düsen für Gelb wieder betriebsklar. Also: Dritten Düsenreinigungsvorgang starten. Ergebnis: Gelb OK, dafür jedoch “Schwarz” und “Magenta light” mit Ausfallerscheinungen. Die Patronen waren voll. Man mag es kaum glauben, aber der folgende vierte Reinigungsvorgang verschlechterte das Ergebnis für schwarz. Ich hatte den Drucker danach 24h ruhen lassen und die fünfte Düsenreinigung durchgeführt. Ergebnis: Alles wieder OK.

Wenn die Patronenbelüftung nicht funktioniert und sich dadurch ein Unterdruck in der Patrone bildet, kann es sein, daß ein geringer Teil der Tinte, nach der Reinigung in die Patrone zurückgesaugt wird. Dann hat der Druckmechanismus keine Tinte mehr, was sich in ausgefallenen Düsen äußert. Nachdem ich die Nachfülllöcher während einer der folgenden Patronenreinigungen offen hatte, zeigte sich das Problem nicht mehr.

Nach ca. 1,5 Jahren Betrieb war bei meinem Drucker aus unerfindlichen Gründen eine Düse (Cyan) defekt. Mehrfache Düsenreinigungen blieben erfolglos. So stellte ich den Drucker mit original Tinte versehen ca. 4 Monate “in die Ecke”.
Nach Ablauf der Zeit wollte ich ihn auf eine Reise mitnehmen und druckte zu Testzwecken das Düsentestmuster und siehe da! Die defekte Düse funktioniert nun wieder zuverlässig.

Des weiteren ist mir von einem Fall berichtet worden, bei dem einer der beiden “Schwarzkanäle” komplett ausgefallen war. Der Statusmonitor meldete, daß die Patrone voll war. In einer Verzweiflungstat wechselte der Eigentümer des Druckers die entsprechende Patrone dennoch aus und seitdem funktioniert auch dieser Drucker wieder.

Abfalltinte

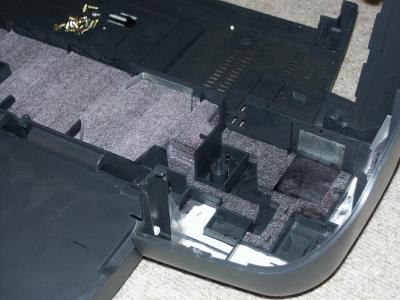

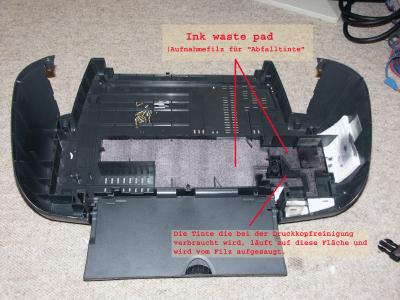

Bei jeder Druckkopfreinigung fällt “Abfalltinte” an. Diese Tinte wird im Geräteinneren von einem Filz, der am Boden des Druckers angebracht ist, aufgesaugt. Wenn der Filz vollgesaugt ist und keine Tinte mehr aufnehmen kann, stellt der Drucker den Betrieb ein. Dies wird durch ein alternierendes Blinken der beiden mittleren LEDs im Bedienfeld angezeigt. Wenn der Drucker sachgemäß zerlegt wird, läßt sich der Filz entfernen. Er besteht aus 4 Lagen, die sich einzeln entnehmen lassen. Aber Achtung: Da die einzelnen Filze voll Tinte sind, besteht absolute Finger und Tischverschmutzungsgefahr. Latexhandschuhe oder ein kleines Werkzeug, wie eine große Pinzette sind zum Anfassen des Filzes sehr hilfreich.
Nach dem Ausbau habe ich den Filz unter fließendem Wasser ausgespült. Der Vorgang dauert sehr lange (bis kein gefärbtes Wasser mehr herausläuft).

Den Filz habe ich beim Säubern nur vom Wasser durchströmen lassen, habe ihn also nicht geschrubbt.
Nach der Reinigung muß der Filz getrocknet werden. Die drei oberen Lagen wiegen im trockenen Zustand ca. 30g. Drei der Filze hatte ich im Backofen bei ca. 70° getrocknet, was zu einer geringen Schrumpfung führte. Bei der anschließenden Montage hatte ich den Filz dann etwas in die Länge gezogen.
Zur Wiederinbetriebnahme muß der Speicher, der die Abfalltinte gezählt hat, zurückgesetzt werden.
